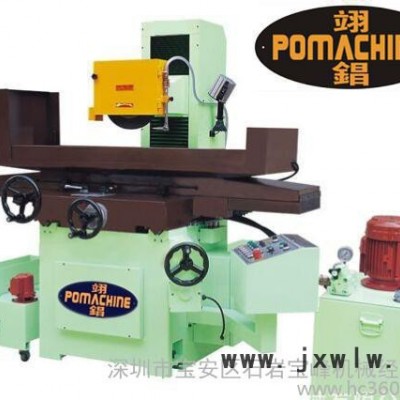

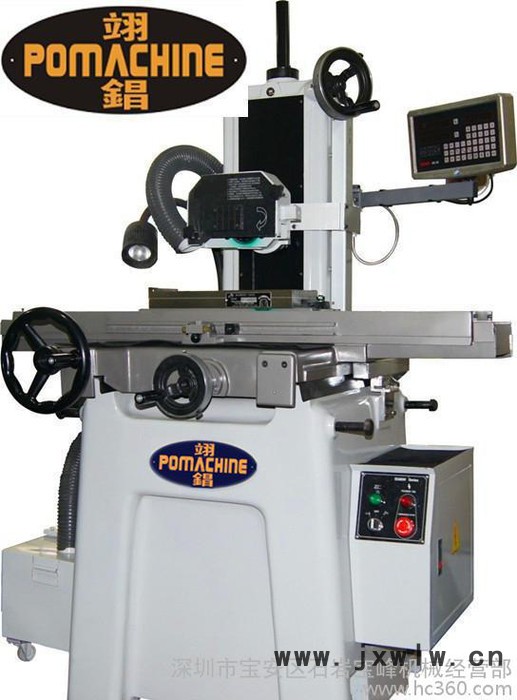

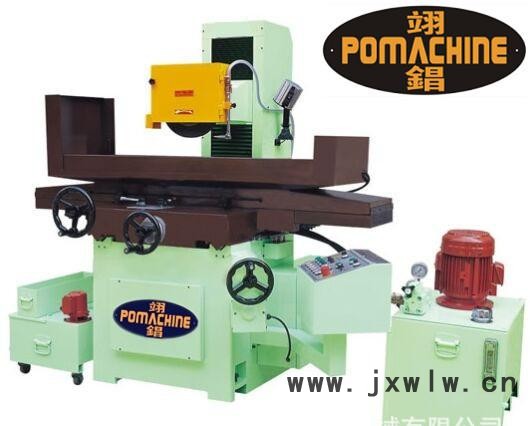

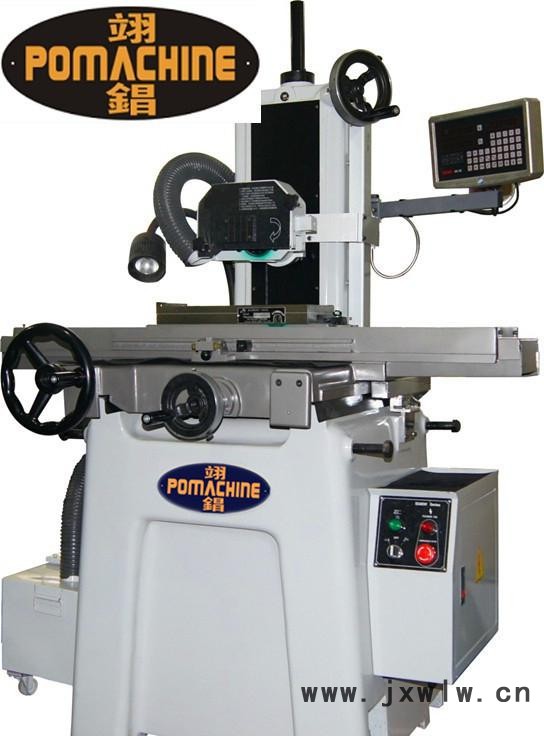

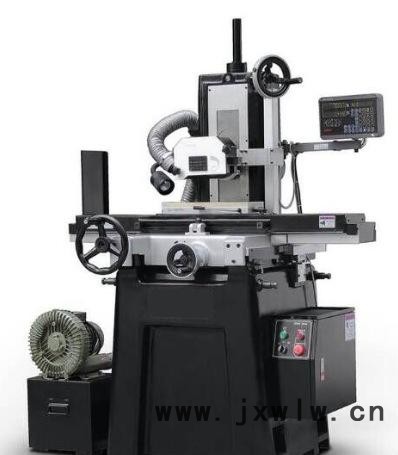

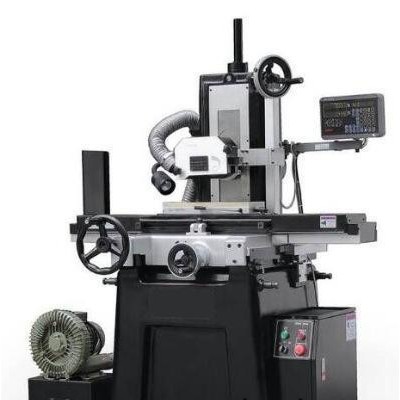

| 類型 | 平面磨床 |
|---|---|
| 重量 | 900（kg） |
| 主電機功率 | 1.5（kw） |
| 加工精度 | 高精度 |
| 砂輪轉速 | 3600（rpm） |
| 最大磨削尺寸 | 450*150（mm） |
| 控制形式 | 人工或液壓自動 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 作用對象 | 金屬 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機保修一年 |
| 品牌 | 翊锠/建德/旺磐/岡本/曙光/普發/寶發/春元 |
| 型號 | YC-618M/YC-250M/YC-306AH/YC-84AHD |
產品介紹：
| 高剛性鑄件體主機座、工作臺、滑座、立柱及機頭等各重要鑄件體均采用**鑄鐵，并經由有限元分析與計算，達到剛性倍增與質量的工程需求，每件鑄件均經過內應力消除處理，確保長久不變形，并具**的抗彎及抗扭應力，確保機床長時間之研削精度。全支撐之工作臺硬軌結構工作臺采全支撐硬軌結構，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩運行與研削精度。高精度之直結式主軸本公司之每一支主軸完全由臺灣翊锠本廠自行研發與制作，從外管之原料開始至組裝(除進口軸承外)，在溫控及無塵車間裝配，決不外包，正因在這樣嚴格的生產條件下，主軸受溫度變化影響小，噪音低及無振動，能夠提供多年的服務而不產生問題。 本機臺并采用直結式主軸之設計，搭配CP4級精密斜角滾珠軸承、V3級低振動馬達與動平衡后，直接安裝于機頭座上，更加強頭部之強度，保證主軸之偏轉遠低于 0.002mm.。自動潤滑系統采循環式中心潤滑裝置，一方面各傳動螺桿和滑動面均得到**之潤滑，另一方面廢油回收過濾再循環潤滑，不僅環保，也節省潤滑油之不必要支出。電氣控制系統專業設計電氣控制系統，符合CE安全要求，采用國際知名品牌的電氣組件，工作可靠，噪音低，震動小，可靠保證高精度磨削的需要。圖型化操作面板操作面板箱采固定式設計，操控完全集中于操作面板上，符合人體工學；操作面版采圖型化設計，功能一目了然，操作簡便易學。 |
| 主要參數 | : | |||||||||||
| 項目 | 單位 | YC-618M | YC-250M/H/AH/AHD | YC-1020AH/AHD | YC-306AH/AHD | YC-84AH/AHD | YC-410AH/AHD | YC-510AH/AHD | YC-615AH/AHD | |||
| 工作臺工作面積 | mm | 460×150 | 460×200 | 500×250 | 600×300 | 800×400 | 1000×400 | 1000×500 | 1500×600 | |||
| 左右**大移動量 | mm | 475 | 540 | 560 | 660 | 920 | 1150 | 1140 | 1600 | |||
| 前后**大移動量 | mm | 180 | 280 | 275 | 370 | 450 | 490 | 540 | 660 | |||
| 工作臺面至主軸中心距離 | mm | 395 | 470 | 475 | 540 | 580 | 680 | 570(770) | 600(900) | |||
| 標準磁盤尺寸 | mm | 400×150 | 450×200 | 500×200 | 600×300 | 800×400 | 1000×400 | 1000×500 | 1500×600 | |||
| 前后進給 | 1刻度 | mm | 0.01 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | ||
| 1圈 | mm | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | |||
| 前后自動進給 | mm | / | （AH/AHD）0.1-8 | 0.1-8 | 0.1-8 | 0.1-8 | 0.1-8 | 0.5-12 | 0.5-12 | |||
| 上下進給 | 1刻度 | mm | 0.005 | 0.01 | 0.01 | 0.01 | 0.001 | 0.01 | 0.001 | 0.002 | 0.002 | 0.002 |
| 1圈 | mm | 2 | 2 | 2 | 2 | 0.5 | 2 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 上下自動進給量（AHD型） | mm | / | 0.002-0.02 | 0.002-0.02 | 0.005-0.025 | 0.005-0.04 | ||||||
| 砂輪尺寸 | mm | 180×6-20×31.75 | 205×6-20×31.75 | 355×20-40×127 | 355×20-50×127 | |||||||
| 主軸馬達 | HP | 1/1.5/2 | 2×2 | 3×2 | 5×4 | 7.4×4 | 7.5×4 | 7.5×4 | 10×4 | |||
| 主軸轉速 | 50Hz | rpm | 3000 | 3000 | 3000 | 1500 | 1500 | 1450 | 1450 | 1450 | ||
| 60Hz | rpm | 3600 | 3600 | 3600 | 1800 | 1800 | 1740 | 1740 | 1740 | |||
| 占地面積 | M | 1.8×1.2×2 | 1.8×1.4×1.8 | 2.4×1.5×1.8 | 3.5×2.5×1.8 | 3.6×2.8×1.9 | 4.2×2×2.1 | 4.5×2.2×2.4 | 5×2.6×2.4 | |||
| 重量≈ | kg | 850 | 1300-1500 | 1650 | 2000 | 3000 | 4200 | 6000 | 7300 | |||
| 注：M為手動型，H左右自動型，AH前后、左右自動型，AHD前后、左右、上下自動型。 ＊產品樣本內說明文字、圖片及技術參數等隨發展而更改，恕不另行通知。 | ||||||||||||
