| 材質 | 不銹鋼 |
|---|---|
| 產品類型 | 全新 |
| 類型 | 濃縮設備 |
| 適用對象 | 藥材 |
| 外形尺寸 | 見參數 |
| 應用領域 | 制藥 |
| 用途 | 實驗用,工業用 |
| 種類 | 釀酒生產線 |
| 重量 | 150kg |
| 操作壓強 | 減壓 |
| 品牌 | 安研 |
| 型號 | AYAN-B150 |
| 加工定制 | 是 |
?產品特征：
1.遠低于物料沸點的溫度下操作,而且物料停留時間短;利于高沸點、熱敏及易氧化物料的分離
2.有效地脫除液體中的物質如有機溶劑、臭味等,對于采用溶劑萃取后液體的脫溶是非常有效的方法
3.可有選擇蒸揮發出產物,去除其它雜質,通過多級分離可同時分離2種以上的物質
4.蒸餾真空度高，真空度可達0.1pa以下，其內部可以獲得很高的真空度，通常分子蒸餾在很低的壓強下進行操作，因此物料不易氧化受損
5.立式短程液液分離設備AYAN-B150脫酸脫色刮板式蒸餾設備蒸餾液膜薄,傳熱效率高，膜厚度小于0.5mm
6.分離程度更高，分子蒸餾能分離常規不易分開的物質
7.沒有沸騰鼓泡現象，分子蒸餾是液層表面上的自由蒸發，在低壓力下進行，液體中無溶解的空氣，因此在蒸餾過程中不能使整個液體沸騰，沒有鼓泡現象。
8.提供多種規格客戶選擇，適用于客戶小試實驗,中試實驗，如果需要更大蒸發面積規格的可以根據客戶要求定制。
9.物理分離法，無毒、無害、無污染、無殘留，可得到純凈安全的產物
10.刮板系統由PTFE材料和SS316L不銹鋼材料制成，具有極高抗腐蝕的功效；
11.進料罐可選實現預加熱功能，預熱溫度可以調節。
12.各個接口采用的是氟膠墊片進行密封，氣密性好，如客戶需要耐腐蝕可以更換成四氟材質
?技術參數：
| 產品型號 | AYAN-B80 | AYAN-B100 | AYAN-B150 | AYAN-B200 | AYAN-B220 |
| 內徑 | 80 | 100 | 150 | 200 | 220 |
| 蒸發面積(㎡) | 0.1 | 0.15 | 0.25 | 0.35 | 0.5 |
| 冷凝面積(㎡) | 0.15 | 0.25 | 0.45 | 0.55 | 0.65 |
| 進料容積(L） | 2 | 2 | 2 | 5 | 5 |
| 處理流量L/H | 0.5∽4.0 | 0.5∽5.0 | 1.0∽8.0 | 1.5∽10.0 | 2.0∽15.0 |
| 電機功率(W) | 120 | 120 | 120 | 120 | 200 |
| 轉速(r/min) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
| 輕組分收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
| 重組成收集瓶(L） | 1 | 2 | 3 | 5 | 5 |
| 冷井 | 有 | 有 | 有 | 有 | 有 |
| 外置冷凝裝置 | 有 | 有 | 有 | 有 | 有 |
| 冷卻裝置 | 有 | 有 | 有 | 有 | 有 |
| 真空度 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 | 100bar以下 |
| 受熱溫度(°C) | 室溫-200 | 室溫-200 | 室溫-200 | 室溫-200 | 室溫-200 |

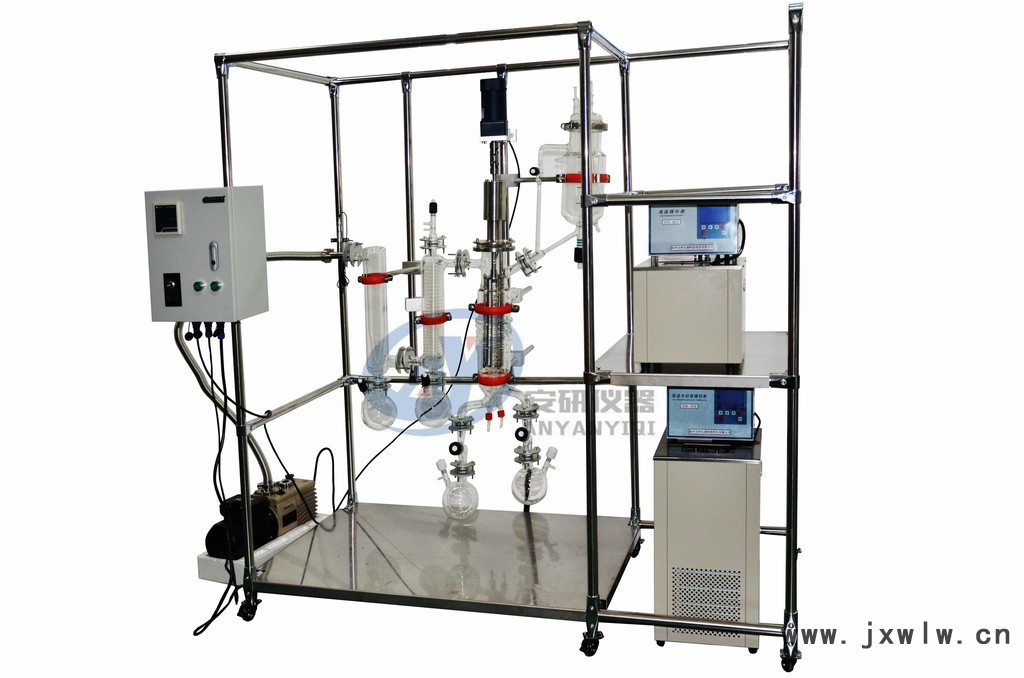

立式短程液液分離設備AYAN-B150脫酸脫色刮板式蒸餾設備工作原理
分子蒸餾是利用液相中輕重組份分子逸出液相主體時分子自由程的差來實現分離。要實現分子蒸餾的基本條件是：輕組份分子逸出的分子自由程等于加熱面與冷凝面的距離，能正確地達到內置冷凝器實現捕集，而重組份分子逸出的分子自由程要小于加熱面與冷凝面的距離，使其不會達到內置冷凝器，也就是內置冷凝器只捕集輕組份的分子，而實現輕重組份的分離。
?? 短程蒸餾器就是根據分子蒸餾的原理而設計的，是模擬分子蒸餾的模型，由于其加熱面和冷卻面的距離很近，阻力很小，故稱短程蒸餾器。由于內置冷凝器的作用，能把汽化的汽相瞬間液化，收縮體積，因此能維持設備內部的高真空。短程蒸餾器的操作真空可達1Pa,是其它蒸發、蒸餾設備難以達到的,因此，短程蒸餾器適用于在常壓下高沸點，用普通分離方法難以分離的物料，作為一種新型的液--液分離設備已有很多行業得到了成功經驗。根據物料特性的不同，也有各種刮板形式的選擇，原理與刮板蒸發器相似。
短程蒸餾器的處理能力：
??由于短程蒸餾器一般是用來處理高沸點的物料，通常粘度都較高，又通常是用導熱油加熱，因此分離能力也較小，根據物料的不同，分離能力為30-70kg/ m2.hr。

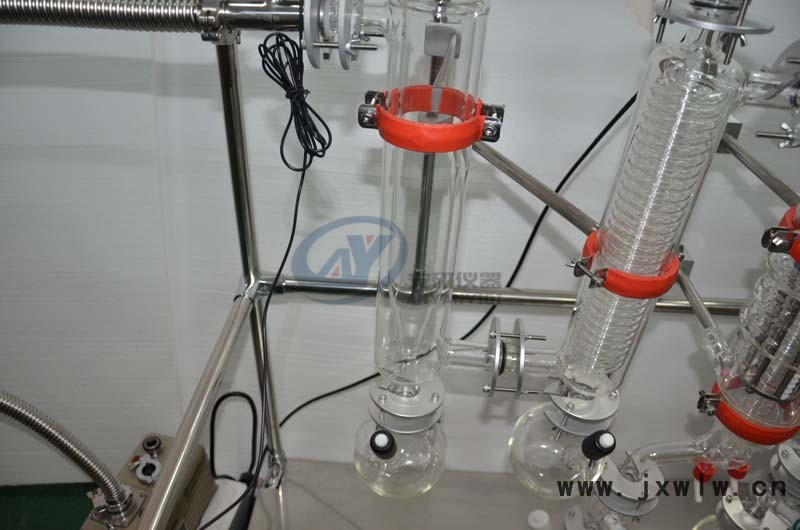

? 物料從加熱區的上方徑向進入蒸發器；經布料器分布到蒸發器加熱壁面，然后，旋轉的刮膜器將物料連續均勻地加熱面上刮成厚薄均勻的液膜，并以螺旋狀向下推進。在此過程中，旋轉的刮膜器保證連續和均勻的液膜產生高速湍流，并阻止液膜在加熱面結焦、結垢，從而提高傳總系數。輕組份被蒸發形成蒸汽流上升，經汽液分離器到達和蒸發器直接相連的外置冷凝器；重組份從蒸發器底部的錐體排出。
??一個獨特的布料器不僅僅具有將物料均勻地潑向蒸發器內壁，防止物料濺到蒸發器內部噴入蒸汽流，還具有防止剛進入的物料在此處閃蒸，有利于泡沫的消除，物料只能沿著加熱面蒸發。
??在刮膜蒸發器的上部配有一個依據物料特性設計的離心式分離器，將上升蒸汽流中的液滴分離出來并返回布料器。??刮板薄膜蒸發器的性能與特點：
??立式短程液液分離設備AYAN-B150脫酸脫色刮板式蒸餾設備本設備采用離心式滑動溝槽轉子，是目前國外新結構蒸發器，在流量很小的情況下也能形成薄膜，在筒體蒸發段內壁表面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的刮板蒸發器相比，蒸發量可提高40-69%，它具有下列性能與特點：
??1、改變刮板溝槽旋轉方向，可以調節物料在蒸發器的打理時間。
??2、蒸發段筒體內壁經過精密鏜削并拋光處理，表面不易產生結焦、結垢。
??3、操作方便，產品指標調節容易，在密閉條件下，可以自控進行連續性生產。
??4、傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m2·hr，熱效率高。
??5、物料加熱時間短，約5秒至10秒之間，且在真空條件下工作，對熱敏性物料更為有利，保持各種成份不產生任何分解，保證產品質量。
??6、適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可高達10萬厘泊。
??7、設備占地面積小，結構簡單，維修方便，清洗容易。
·蒸發強度高：
??物料沸點的降低，增大了同熱介質的溫度差；刮膜器的功能，減小了呈現湍流狀態的液膜厚度，降低了熱阻。同時，在這過程中抑制物料在加熱面結壁、結垢，并伴有良好的熱交換，因此，提高了刮板式薄膜蒸發器的總傳熱系數。
·操作彈性大：
??正是由于刮板式薄膜蒸發器的性能，使其適宜于處理熱敏性和要求平穩蒸發的、高粘度的及隨濃度提高粘度急劇增加的物料，其蒸發過程也能平穩蒸發。
它還能成功地應用于含固顆粒、結晶、聚合、結垢等情況物料的蒸發和蒸餾。
三、應用領域
??在熱交換工程中，刮板式薄膜蒸發器得到廣乏的應用。尤其對熱敏性物料（時間短暫）的熱交換，刮膜器有利于熱交換的進行，并通過不同的刮膜器設計，能進行復雜產品的蒸餾。
??刮膜蒸發器已在下述領域用于蒸發濃縮、脫溶、汽提、反應、脫氣、除臭（氣）味等為目的，取得了良好效果：
中、西藥：抗生素，糖液，雷公滕、黃芪等中草藥，甲基咪唑、單腈胺等中間體；
輕工食品：果汁，肉汁，色素，香精，香料，酶制劑、乳酸、木糖、淀粉糖，山梨酸鉀；
油脂日化：卵磷酯，VE，油酸，甘油，脂肪酸，廢潤滑油，烷基多糖苷，醇醚硫酸鹽等；
合成樹脂：聚酰胺樹脂，環氧樹脂，多聚甲醛，PPS（癸二酸聚丙烯酯），PBT，甲酸丙烯酯；
合成纖維：PTA，DMT，炭素纖維，聚四氫呋喃，聚醚多元醇等；
石油化學：TDI，MDI，三甲基氫醌，三羥甲基丙烷，氫氧化鈉等；
農藥生物：乙草胺、丙草胺、毒死蜱、呋喃酚、廣滅靈、等除草劑，殺蟲劑、除莠劑，除螨劑；
廢??水：無機鹽廢水等；
