| 測量范圍 | 全量程0～1KPa、5KPa、10KPa、100KPa、1MPa...100MPa |
|---|---|
| 測量精度 | 1、±0.2%FS 2、 ±0.4%FS 3、 ±0.75%FS |
| 外形尺寸 | 100、80、60mm |
| 顯示方式 | 數顯、液晶 |
| 工作環境 | -40～ 85℃ |
| 控制模式 | CPU信號控制 |
| 電流 | 4~20mA 、1~5VDC 、 0~5VDC、0~10VDC |
| 電壓 | 24VDC供電、220VAC供電、380VAC供電（定制可選） |
| 額定電流 | 3V電池供電、24VDC供電、220VAC供電、380VAC供電（定制可選） |
| 環境溫度范圍 | -40～ 85℃ |
| 結構形式 | 組裝式 |
| 適用范圍 | 化工,石化,全量程控制 |
| 輸出信號 | 4~20mA 、1~5VDC 、 0~5VDC、0~10VDC |
| 驅動能源 | 電動 |
| 品牌 | AIRESENSOR/愛爾傳感 |
| 型號 | AE-P 智能數字壓力表 |
| 加工定制 | 是 |
| 外形尺寸（長x寬x高） | 100、80、60mm |

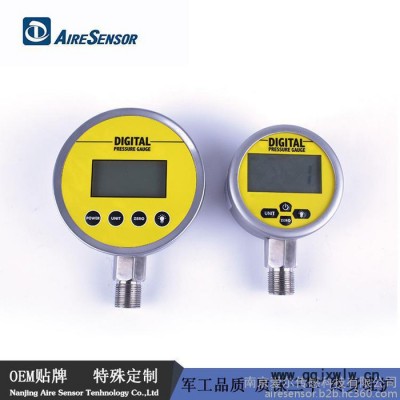

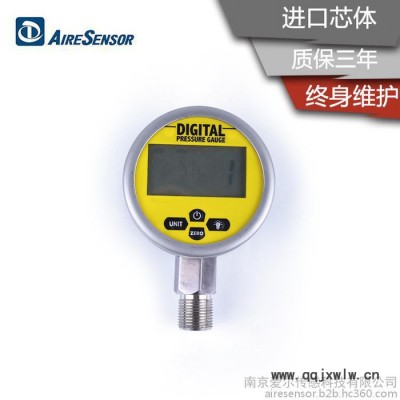

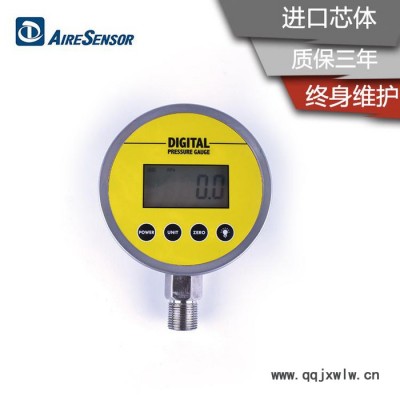

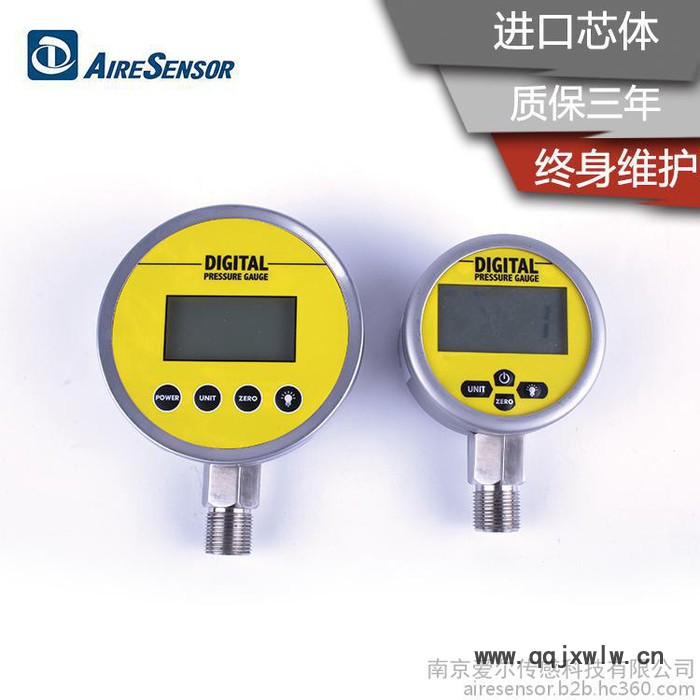

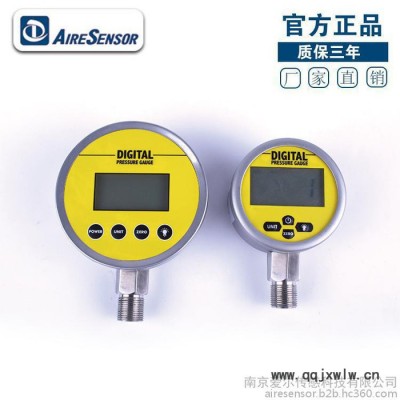

智能數字壓力表
產品概述
AE-P智能數字壓力表是專門為高端、高標準要求客戶設計，用高精度微處理器控制的壓力測量儀表。低功率信號處理器把壓力信號發給微處理器，所用的壓力傳感器是愛爾傳感科技公司的高精度、高穩定性產品，同智能壓力表電子設備兼容。
該智能數字壓力表配備大尺寸LCD液晶顯示和高亮度LED數碼顯示，具有清零、背光、開關機、單位切換、低電壓報警等多種功能，操作簡單安裝方便。
3V電池供電，質量輕，適用于各種便攜式壓力測量、設備配套、校準設備等壓力領域。
產品特點
◇ 電池供電型，低功耗，可使用長達24個月
◇ 不銹鋼表盤多種直徑可選擇，安裝方式靈活
◇ 具有最大值最小值記錄功能，作為峰值記錄使用
◇ 多種供電方式選擇，滿足不同現場工況
◇ 四位LCD液晶屏/LED數碼實時顯示壓力
◇ 進口的敏感元件具有卓越的抗腐蝕、抗沖擊、和過載、抗震動、抗磨損性能
◇ 工作溫度范圍寬、測量綜合精度高、長期穩定性好
◇ 替代指針精密壓力表，可做標準壓力表，用于校驗壓力產品及設備
◇ 精密設計與規模化生產保證了產品的先進性、實用性和質量穩定性
◇ 量程范圍寬：從真空到100MPa，并具有正負表壓量程
產品應用
◇ 設備自動化 ◇ 工程機械 ◇ 醫療設備 ◇ 泵及壓縮機
◇ 能源及熱供 ◇ 儀器儀表配套 ◇ 壓力實驗室 ◇ 機械電子行業
◇ 液壓與氣動系統 ◇ 替代指針精密壓力表
性能參數
測量范圍 | 表壓 0～1KPa、5KPa、10KPa、100KPa、1MPa...100MPa 量程范圍內可選 負壓 0～-1KPa、-10KPa、-20KPa、-30KPa……-100KPa 量程范圍內可選 絕壓 0～50KPa、100KPa、1MPa...3.5MPa 量程范圍內可選 復合壓 -1KPa～1KPa、-10KPa～10KPa、-100KPa～20MPa 量程范圍內可選 |
過載能力 | 2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力) |
壓力類型 | 表壓、負壓、絕壓、復合壓 |
測量介質 | 與316不銹鋼兼容的氣體或液體 |
綜合精度 | ±0.2%FS 、±0.4%FS、±0.75%FS |
長期穩定性 | ≤±0.2%FS |
零點溫度漂移 | 典型：±0.02%FS/℃、最大：±0.05%FS/℃ |
靈敏度溫度漂移 | 典型：±0.02%FS/℃、最大：±0.05%FS/℃ |
工作溫度 | -40～ 85℃ |
補償溫度 | -10 ～ 60℃ |
供電范圍 | 3V電池供電、24VDC供電、220VAC供電、380VAC供電（定制可選） |
信號輸出 | 4~20mA 、1~5VDC 、 0~5VDC、0~10VDC |
重 量 | 約0.6公斤 |
響應時間 | ≤2 ms |
分辨率 | 理論上無限小、通常1/10000 |
過程連接 | 見產品選型表和過程連接圖（可定制） |
接口及殼體 | 不銹鋼1Cr18Ni9Ti |
密封圈 | 氟橡膠 |
傳感器膜片 | 不銹鋼316L |
選型指南
壓力類型 | 表壓-G、負壓-L、絕壓-A、復合壓-C | |
測量范圍 | 0~ X KPa、 0~ X MPa、 0~ X 壓力單位 | |
項 目 | 代 碼 | 參 數 |
綜合精度 | 1 | ±0.2%FS |
2 | ±0.4%FS | |
3 | ±0.75%FS | |
供電顯示 | M1 | 電池供電，液晶顯示 |
M2 | 24VDC， 數碼顯示 | |
M3 | 220VAC，數碼顯示 | |
壓力接口 | N1 | M20x1.5 外螺紋 |
N2 | G1/4外螺紋 | |
N4 | 客戶定制 | |
表盤尺寸 | S1 | 100mm |
S2 | 80mm | |
S3 | 60mm | |
附加功能 | X | 徑向安裝 |
Y | 軸向安裝 | |
O | 帶信號輸出 | |
P | 工程塑料外殼 | |
F | 防腐訂制 | |
選型舉例：AE-P-G-(0-1MPa）-1-M1-N1-S2-X | ||
選型提示 ：
1. 被測介質應與產品接觸的材料相兼容；
2. 電池供電產品都為液晶顯示，無法帶信號輸出選項；
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
