| 定位精度 | 0.001 |
|---|---|
| 規格 | 3000mm |
| 類型 | 便攜式三坐標測量機 |
| 適用范圍 | 電子廠,電子元器件切割,工礦企業,工農業生產,石油化工廠,漁業機械 |
| 外形尺寸 | 1000 |
| 品牌 | ?？怂箍?/td> |
| 型號 | EVO- X柔性三坐標關節臂激光掃描儀 |
| 加工定制 | 是 |

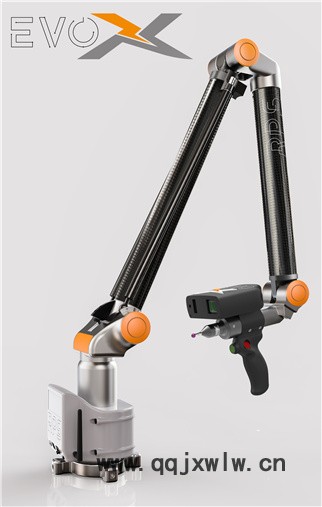

EVO- X柔性三坐標關節臂激光掃描儀
· EVO- X柔性三坐標關節臂是RPS的一種快速準確的三維掃描解決方案，它能完成各種逆向工程，檢測工作以及3D質量控制等工作。

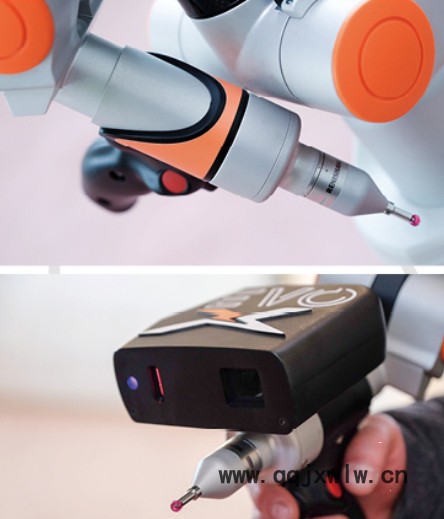

· EVO- X柔性三坐標關節臂：一臺設備，兩個儀器。接觸式測頭和激光掃描儀。接觸式探頭的安裝是基于雷尼紹的 Autojoint允許自動識別，無需校準。EVO- X柔性三坐標關節臂是應對很多行業的日常需求，提供快速和可靠的結果。
· 生產效率。EVO- X柔性三坐標關節臂能夠在任何復雜的表面捕獲非常微的細節，是由于極高的分辨率，非常強大的景深與高解析速度和高分辨率，使EVO- X柔性三坐標關節臂有獲取三維形狀和細節的能力。
· 藍色激光？紅光激光更好！現今市面上的激光掃描儀采用各種顏色的激光來掃描，這是因?yàn)樽陨淼姆N種限制和缺陷，而EVO-X激光掃描儀，紅色光波頻率結合CMOS傳感器，是一種優良組合，因?yàn)橛兄己玫男阅?，所以能在各種惡劣的條件下使用，包括各種光澤或者是反光表面，甚至是深黑色表面可以輕松掃描。驅動軟件自動控制激光器的功率和曝光量，以適應使用中的掃描材料。
| 速度 | 精度 | 頻率 |
| 384,000 pts/sec | ≤6μm | 300Hz |
| 景深 | 激光線寬 | 高分辨率 |
| Up to 265mm | Up to 144mm | Up to 0.019mm |
軟件
所有的PRS測量公司的EVO和EVO-X關節臂測量儀在交付時的配套應用軟件都被叫做“KARM”這些應用軟件允許檢測和診斷關節臂（檢查準確性，診斷電路，設置探針，校準探針和校準手臂）。此外，KARM軟件以及其他的驅動程序，能夠連接上其他的第三方軟件，包括innovmetric、 PolyWorks、Verisurf、3dsystems 、Geomagic等眾多專業性軟件。
EVO-X與EVO-X+ 三維激光掃描系統參數
| 激光掃描精度 (2σ 值) | ||||
| EVO-X關節臂 | EVO-X 25 | EVO-X 50 | EVO-X 100 | 總體重量 (Kg) |
| 1.8m - 7 axes | 0.049 | 0.055 | 0.066 | 8.3 |
| 2.4m - 7 axes | 0.058 | 0.064 | 0.075 | 8.6 |
| 3.0m - 7 axes | 0.070 | 0.076 | 0.087 | 9.0 |
| 4.0m - 7 axes | 0.084 | 0.090 | 0.102 | 9.4 |
| 5.0m - 7 axes | 0.095 | 0.101 | 0.113 | 10.1 |
| 6.0m - 7 axes | 0.107 | 0.113 | 0.134 | 12.4 |
| 7.0m - 7 axes | 0.120 | 0.126 | 0.147 | 13.6 |
| 激光掃描精度 (2σ 值) | ||||
| EVO-X+關節臂 | EVO-X+ 25 | EVO-X+ 50 | EVO-X+ 100 | 總體重量(Kg) |
| 1.8m - 7 axes | 0.038 | 0.044 | 0.057 | 8.3 |
| 2.4m - 7 axes | 0.047 | 0.053 | 0.066 | 8.6 |
| 3.0m - 7 axes | 0.059 | 0.065 | 0.078 | 9.0 |
| 4.0m - 7 axes | 0.073 | 0.079 | 0.092 | 9.4 |
| 5.0m - 7 axes | 0.084 | 0.090 | 0.103 | 10.1 |
| 6.0m - 7 axes | 0.096 | 0.102 | 0.115 | 12.4 |
| 7.0m - 7 axes | 0.109 | 0.115 | 0.128 | 13.6 |
| 接觸式探測精度 (2σ 值) | ||||
| EVO-X | 測量范圍(dia.) | 容積率 | 重復精度 | 總體重量(Kg) |
| 1.8m - 7 axes | 1.8 m | 0.034 | 0.016 | 8.3 |
| 2.4m - 7 axes | 2.4 m | 0.043 | 0,022 | 8.6 |
| 3.0m - 7 axes | 3.0 m | 0.055 | 0.034 | 9.0 |
| 4.0m - 7 axes | 4.0 m | 0.069 | 0.040 | 9.4 |
| 5.0m - 7 axes | 5.0 m | 0.080 | 0.048 | 10.1 |
| 6.0m - 7 axes | 6.0 m | 0.092 | 0.062 | 12.4 |
| 7.0m - 7 axes | 7.0 m | 0.105 | 0.076 | 13.6 |
RPS公司發展史
RPS計量產品源于30多年來孜孜不倦的對關節臂式三坐標測量儀的研究和試驗，與對三坐標測量的開發和生產的經驗和熱情。
RPS成立于1983年，由三名股東之一的Raffaello Dalla Mariga成立，專門從事車身維修的設備和機器的生產。
在這家公司于1987年提交了移動測量臂，名為CMS CAR3D。
在1990，在意大利的加爾達，我們提出了一種新的移動式的關節臂測量方式“空間和坐標管理器”，這是一臺真正意義上的7軸關節臂式三坐標測量儀。
在過去幾年的研究和經驗積累的基礎上，1993年RPS公司在加爾達成立，并且進一步進行新產品的研發，并且研究便攜式的關節臂測量儀，新的產品系列也就此誕生。
RPS公司的三位創始人Raffaello Dalla Mariga, Paolo Perbellini與Stefano Recchia在商業項目與技術研究上一起合作，在機械臂式三坐標領域取得了非常大的成果，也做好了迎接更大挑戰的準備。
服務
RPS測量提供計量服務
檢查和認證
x射線斷層攝影檢查和認證
修理和改造
多品牌測量臂的維修與改造
激光掃描
逆向工程中的激光掃描
校準服務
關節式測量校準服務和認證
