| 定位精度 | 0.001 |
|---|---|
| 規格 | 1200*750*630mm,1300*750*630mm,1400*750*630mm,500*432*167mm,820*580*1100mm,2500mm |
| 類型 | 便攜式三坐標測量機 |
| 適用范圍 | 電子廠,電子元器件切割,工礦企業,工農業生產,石油化工廠,漁業機械 |
| 外形尺寸 | 1000mm |
| 品牌 | ?？怂箍?/td> |
| 型號 | 意大利RPS EVO7 3000型 7軸便攜式柔性智能關節臂管件測量 |
| 加工定制 | 否 |
意大利 RPS EVO7 3000 型 7 軸便攜式柔性智能關節臂管件測量
RPS EVO7 3000型 7軸便攜式柔性智能關節臂三坐標測量機主機技術參機數：
測量范圍：Φ3000mm球空間
軸數（自由度）：7個
單點重復精度：0.037mm
空間長度精度：0.055mm
重量：≈8.5KG
2. 環境條件要求：
工作環境溫度 : 0 °C 至 45 °C
環境濕度 : 95%（非壓縮）
保護 : 滿足IP64 標準
允許角加速度 : > 105 rad/s2. 93/68/EEC
震動Vibration :（55 to 2000 Hz） < 100 m/s2 (IEC 68-2-6)
碰撞 Shock and impact : (6ms) < 1000m/s2 (IEC 68-2-27)
供電系統 Electrical requirements :100 – 240 VAC, 50/60 Hz
2. 主機結構特點:
便攜性：輕便易攜帶，滿足隨時隨地測量需要
穩定可靠：所有關節均采用鈦合金并配以高精度軸承，測量臂身采用碳纖維材料，使設備的穩定性大大提高。
功能齊全：可進行幾何元素、三維坐標、形位公差、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管子測量，金屬薄壁件測量
測量無死角：內置與外置平衡設計，7個關節自由度讓您實現任意空間點位置和隱藏點的測量
測量范圍：直徑3000mm球空間并可以擴展到更大范圍的測量
數據接口：USB通用數據線纜，并且可以實現熱插拔
溫度補償系統：內置溫、濕度傳感器，保證在任何溫濕度下實現高精度穩定測量
可與多種軟件配合使用：PowerINSPECT、MasterCAM、Rhinoceros、AlphaCAM、Capps-NT、AXEL等
內置可充電鋰電池和無線數據傳輸功能，可以實現無線操作。
2. Axel 7管件軟件的功能介紹
Axel 7管件版集成了在業界廣受好評的管件測量專家模塊，它使異形管件、導管、導線 以及軟管的測量變得異常輕松。用戶只需在軟件中輸入管件的特征描述，管件測量專家即可自動生成管件檢測序列和3D圖形。
Axel 7管件版可將管道作為樣管檢測，或根據其標稱CAD模型檢測。管件測量期間，軟件會在3D測量窗口中自動高亮顯示管件設計特征，并提示用戶測量。
Axel 7管件版中的管件測量結果自動顯示在管件每個彎曲處。完成管件測量后，軟件立即生成符合行業標準并包含修正數據的測量報告。Axel 7管件版中還提供了與多種彎管 機的接口界面。
Axel 7管件版擁有極強的3D渲染機能，進一步提升了測量工作的可視化體驗并確保了更高的測量精度。完成管件檢測后，軟件自動生成坐標文本報告，其中包括了管件的修正數據。
整合了Axel 7標準版和管件測量系統，提供幾何、管件測量體驗。在同一個用戶界面中就能輕松完成幾何、管道、管路等測量操作。

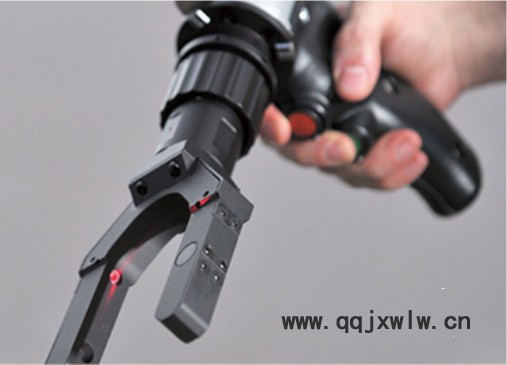

l 使用管件標稱數據高速檢測管件夾具。
l 使用標稱數據自動生成3D管件圖形。
l 自動生成管件檢測序列。
l 直接從CAD讀取標稱數據。
l 汽車行業坐標到管件坐標標稱數據轉換。
l XYZ/YBC坐標數據輸入以及XYZ到Y(jié)BC轉換。
l 使用標稱模型檢測管件并為起始點、交叉點和支 架提供豐富的擬合選項。
l 可定制圖形化測量報告以及被測管件概況。
l 可將管道平轉，更高效地設計支架。
l 支持支架 / 管件末端裝配位置等多種測量。
l 管件坐標數據 / 汽車行業數據 / 航空行業數據輸入。
l 提供了多種通過串行口和網絡連接彎管機的界面。
Axel7 管件測量軟件功能詳解
彎曲中心交點測量：操作者可選擇測量合適的點來測量管件以生成彎曲中心交點，如有需要，可再選擇生成的彎曲中心交點進行擬合。
180彎曲測量：能測量有 多個180o彎角的管件組件。這個180o彎角的數據以YBC坐標值輸入，并可以轉換為XYZ坐標數據。
復雜外形管件測量：內置業界技術優勢的管件測量專家模塊可測量外形復雜的管件，例如同時包含短直 管和多個180o彎角的管件。
多種類型的組件幾何特征或分支測量：可以測量管件的組件、分支、“T”形部分以及交叉點，可依據圖紙進行幾何數據的比對測量。
管件末端的裝配位置測量：有四種內置的末端處理方式以測量位置和角度。
末端值修正：可以測量出管件的起始點/末端點的位置。
多種擬合選項：內置的管件測量專家包括多種擬合方式，不合理的或錯誤的交點能通過自動擬合過程被自動刪除。任何幾何特征比如分支支架或“T”形部分也能被加入到圖形處理。
多種數據統一處理：管件測量專家家允許多種數據統一處理，比如特殊的幾何特征數據也可以同管件數據一起同時顯示并處理。
多種坐標表示方法：Axel 7管件版允許數據輸出，計算結果可以以管件坐標數據、CAD 坐標數據、汽車行業數據或航空行業數據輸出。
數據條目：Axel 7管件版支持XYZ或YBC 格式的數據條目。
管件數據導入 / 導出：Axel 7管件版能接收處理CAD數據或接收處理文本數據。管件標 稱數據或修正數據均可以直接輸出到彎管機使用。
彎管機連接界面： Axel 7管件版內置多種常用的彎管機標準連接界面，如Addison、 Unison和Herber。如您需要使用Axel 7管件版和其他彎管機連接，只需提供該機的連 接協議，我們將為您的企業免費定制彎管機連接界面。
強大的檢測結果報告：Axel 7版不僅提供了XYZ、YBC和圍護修正結果，還提供了諸多其他管件測量結果，例如：每直管的角度公差、 端到端標稱長度/測量長度、管道總長度、切線長度、總彎曲長度等多種附加數據。
逆向工程測量能力：Axel 7管件版可以測量原型、開發中的管件組件、支架和末端裝配 位置，并且可以以IGES或DXF格式存儲這些測量數據，然后發送到CAD處理系統。
產品檢測：Axel 7管件版可以使用產品輔 助功能來測量分支的位置點、末端點或“T”形部分。先測量管件，然后使用數據測量功能 來測量管件上的特征量就可以直接畫出分支的 坐標數據
Axel 7接觸式測量功能簡介
Axel 7測量軟件標準版是Axel幾何測量系列軟件的主要應用程序，它包含了擁有工程科技和革命性設計的Axel 7測量軟件系列的基本軟件包。
Axel 7標準版的測量窗口是一切測量操作的平臺，用戶在測量窗口中可對軟件的所有功能進行操作。Axel 7標準版支持所有幾何特征的測量，主要功能包括：
革命性的全新設計 - 睿伴用戶界面
全新的睿伴軟件界面使工作變得更快更輕松。Axel 7全新的睿伴界面同時集成并大幅增強之前Axel版本中廣受歡迎的工具欄，極大提高了日常工作效率，帶來更多的生產效益。
Axel 7全新的睿伴界面中的每個標簽頁面板都包含了日常工作中的指令功能，能讓使用者在極短時間內找到所需功能并執行。
圖形化實體模型顯示
在測量窗口中的CAD模型有多種顯示模式、視點管理及視角縮放選項，用戶可對某個幾何元素或特征進行獨立的顯示設置，不同的幾何元素或特征可在測量窗口的不同頁面顯示，在Axel 7中再沒有難以觀察到的模型特征！
視點管理器和縮放選項
在測量窗口中的CAD模型有多種顯示模式、視點管理及視角縮放選項，用戶可對某個幾何元素或特征進行獨立的顯示設置，不同的幾何元素或特征可在測量窗口的不同頁面顯示，在Axel 7中再沒有難以觀察到的模型特征！
特征擬合
Axel 7標準版支持在測量窗口中圖形化顯示多個坐標系并提供用戶豐富的擬合選項庫。例如通過直接數據點測量進行3-2-1擬合。
全尺寸測量和幾何公差
支持所有2D和3D幾何特征，如點、圓、直線、錐體、柱體、球體及基準直徑，軟件的幾何算法已通過PTB和NPL認證。
智能幾何構造
用戶可使用Axel 7標準版進行幾何特征模擬計算，智能程序自動選擇被計算幾何特征的類型以及結果。
圖層系統
測量窗口包含圖層系統功能，該系統可用于特征和幾何CAD模型的顯示。
工件多測量窗口視圖
用戶可定義工件的多個測量窗口視圖，以此在不同投影下顯示相同工件。在測量窗口的視圖標簽頁上即可方便地選擇所需視角，該功能節省了作業空間并大幅提高了工作效率！
測量報告
Axel 7標準版提供了多種報告類型，如在測量窗口中顯示圖形框和特征尺寸、標準文本報告、用戶自定義圖形報告以及包含用戶自定義模板的HTML和Excel電子表格格式報告。
結果框
用戶可在測量窗口內指定特征所顯示的圖形框和尺寸，通過此功能可得到更直觀詳細的測量報告。
特征報告生成器
The Axel 7測量報告軟件提供了可視化的測量報告設計功能，用戶可自由定義報告中的文本、圖形和工件多視圖，還可以把工件測量信息附在報告中，用戶還能將自定義的報告保存為模板以便以后使用，省卻了每次都要重新定義的麻煩。
Excel電子表格和HTML文件
Axel 7標準版支持將測量報告導出為HTML超文本或Excel電子表格文件，用戶可自定義并保存為模板，當然我們也提供了針對HTML、Excel和PDF格式的豐富的預定義報告模板。

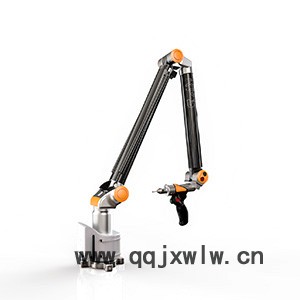

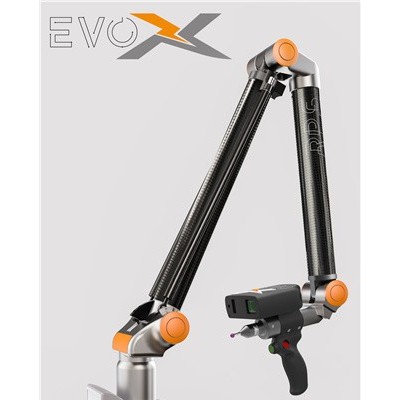

EVO 7：關節臂式三坐標測量儀的新突破
· RPS公司的EVO 7關節臂式三坐標測量儀是根據新規格而制造的新一代關節臂式三坐標測量儀。
它是一種集便攜性，精度于一身的三維測量儀，能夠方便快捷的在車間內直接安裝使用。
· EVO 7關節臂易于操作使用，任何沒有相關經驗的操作人員只需要簡單學習便可以直接上手操作。

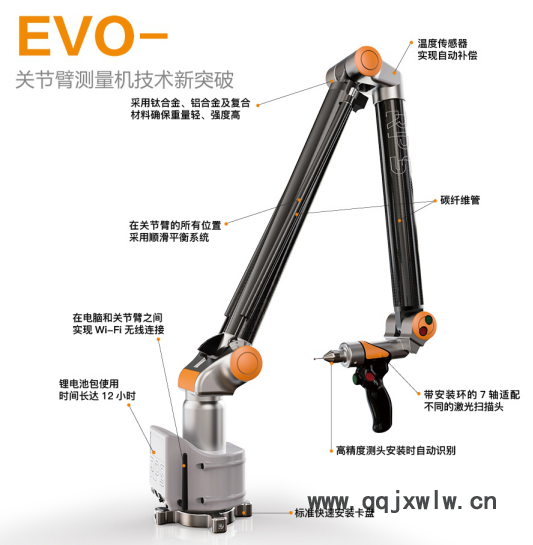

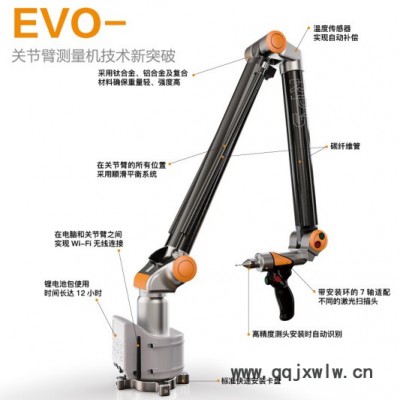

EVO 7關節臂測量儀的構成材料包括鈦、鋁、碳纖維等復合材料，由于其可靠的機械結構和各種傳感器還有自動溫度補償系統以及輕量化的結構，使得EVO 7關節臂測量儀能夠在沒有任何預先校準和熱機的工況下正常工作。

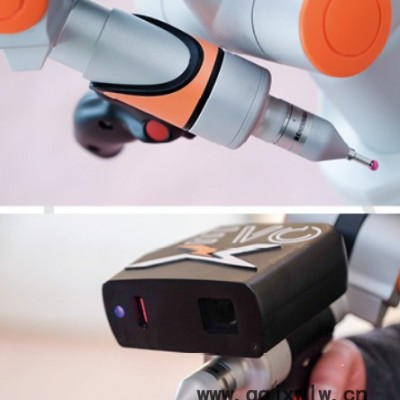

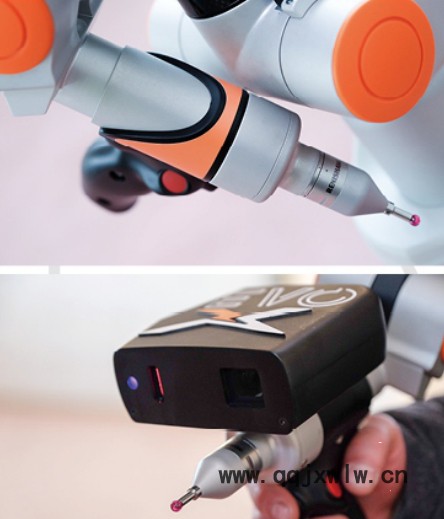

· 采用探針式測量頭和激光檢測頭的EVO 7 關節臂測量儀能夠保證其靈活度，無論你現在正在用什么掃描儀，EVO 7 關節臂測量儀都能夠與第三方軟件進行連接，使其能夠掃描各種復雜零件的表面。
· 其快裝接口能夠迅速安裝在三腳架、磁性底座或者任何客戶定制的底座上，其優良的可重復性安裝結構使得其能夠在各種極端的溫度、濕度或者充滿灰塵的環境下使用。
· 便攜性是關鍵所在！EVO 7關節臂測量儀是一款真正的便攜式三坐標測量儀：它配備了無線連接系統（WIFI）以及能夠使得設備續航12小時的鋰離子電池并且能夠在連接激光掃描頭的情況下工作8小時。
· EVO 7關節臂測量儀能夠與業界主流的軟件進行連接。
· 所有PRS產品均由意大利原裝進口。
技術參數
|
| 測量范圍（直徑） | 測量精度 | 重復性精度 | 重量（Kg） |
| EVO7 18 | 1.8 m | 0.034 | 0.016 | 7.8 |
| EVO7 24 | 2.4 m | 0.043 | 0,022 | 8.1 |
| EVO7 30 | 3.0 m | 0.055 | 0.034 | 8.5 |
| EVO7 40 | 4.0 m | 0.069 | 0.040 | 8.9 |
| EVO7 50 | 5.0 m | 0.080 | 0.048 | 9.6 |
| EVO7 60 | 6.0 m | 0.092 | 0.062 | 11.9 |
| EVO7 70 | 7.0 m | 0.105 | 0.076 | 13.1 |
RPS公司發展史
RPS計量產品源于30多年來孜孜不倦的對關節臂式三坐標測量儀的研究和試驗，與對三坐標測量的開發和生產的經驗和熱情。
RPS成立于1983年，由三名股東之一的Raffaello Dalla Mariga成立，專門從事車身維修的設備和機器的生產。
在這家公司于1987年提交了生產了移動測量臂，名為CMS CAR3D。
在1990，在意大利的加爾達，我們提出了一種新的移動式的關節臂測量方式“空間和坐標管理器”，這是一臺真正意義上的7軸關節臂式三坐標測量儀。
在過去幾年的研究和經驗積累的基礎上，1993年RPS公司在加爾達成立，并且進一步進行新產品的研發，并且研究便攜式的關節臂測量儀，新的產品系列也就此誕生。
RPS公司的三位創始人Raffaello Dalla Mariga, Paolo Perbellini與Stefano Recchia在商業項目與技術研究上一起合作，在機械臂式三坐標領域取得了非常大的成果，也做好了迎接更大挑戰的準備。
服務
RPS測量提供計量服務
檢查和認證
x射線斷層攝影檢查和認證
修理和改造
多品牌測量臂的維修與改造
激光掃描
逆向工程中的激光掃描
校準服務
關節式測量校準服務和認證
