【上海西芝S5X系列篩分設備】
簡 介：上海西芝S5X系列振動篩是采用目前優秀的振動篩設計理念和制造工藝，并結合公司多年的工程項目經驗，針對市場需求開發的新型振動篩。
S5X系列振動篩振動強度高，在同規格情況下，比傳統設備處理能力更大、篩分效率更高。特別適用于重型、中型和精細篩分等各種篩分作業，是用于初級破碎、二級破碎和成品料的理想篩分設備。

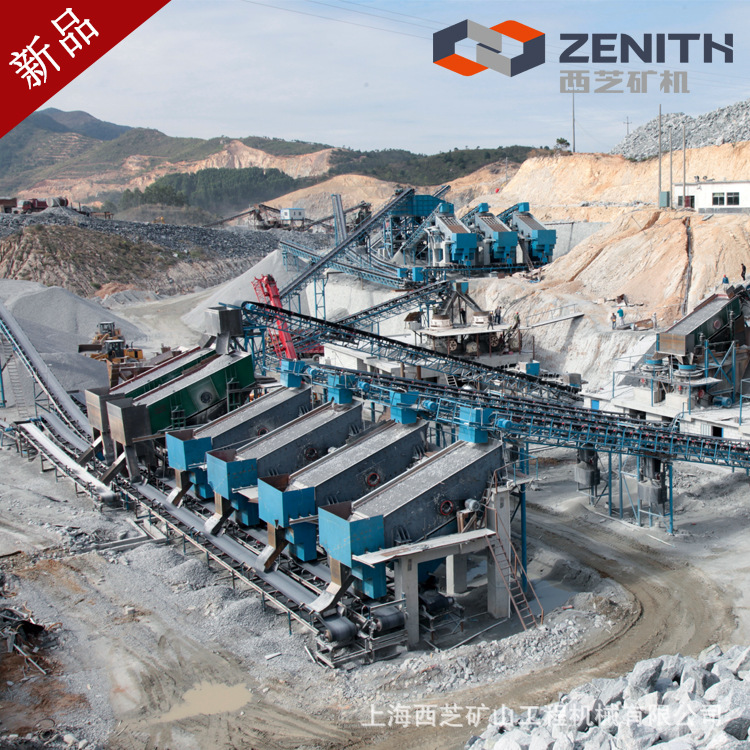

【應用范圍】：砂石骨料、金屬礦山、煤炭、化工、再生資料利用等行業
【物 料】：入料≤200mm，且分級粒度2mm--70mm的各種礦石、巖石
手機/WeiXin詢價及了解詳情，請隨時聯系我們 》》》188-2113-0009
【S5X系列篩分設備性能優勢】
1.特殊SV激振器設計，激振力更強、維護更簡單
為滿足客戶生產作業過程中更高的性能和更復雜的應用條件，S5X系列振動篩采用了SV超能激振器心臟。該激振器不僅擁有巨大的激振力，還可以整體安裝于側板內孔中，免除更換單個軸承的麻煩，整體拆裝更換只需要一個小時，更換維護非常便捷。
2.整機模塊化設計，通用化程度更高，大大減少使用戶備件種類
S5X從篩網張緊板、篩面壓條、篩面支撐條、橡膠襯板到篩網等部件，均采用標準化、模塊化、通用化設計。該設計一方面減少了篩子的維護點，另一方面減少了用戶備件的種類，保證了操作維護簡單易行。
3.側板無焊點且篩箱全部采用扭剪型高強度螺栓，有效避免開裂隱患
借助于有限元?jiǎng)討B(tài)模擬分析，S5X側板上所有加強構件布置非常合理，達到重量和強度均衡。同時，S5X側板采用整版下料，采用的激光切割，保證側板上不存在任何形式的焊接；并且采用結構用高強度扭剪螺栓，安裝更便捷、強度更高。
4.采用性能更優良的橡膠彈簧， 過共振區更平穩、噪音更低
S5X振動篩篩機支撐采用成本更高的橡膠彈簧，與金屬?gòu)椈上啾?，具有使用壽命長、耐腐蝕，運行平穩、噪音低、對地基沖擊小等優點
【S5X系列篩分設備工作原理】
S5X圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動裝置支座等部件組成。
S5X圓振動篩是一個以彈簧為支撐彈性元件，以塊偏心激振器為振動源，通過偏心塊的旋轉產生激振力，使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動，通過反復的與篩孔進行比較，小于篩孔尺寸的物料透篩，大于篩孔尺寸的物料在篩面上，從而完成篩分過程。
| 型號 | 篩面規格 W×L(mm) | 篩面層數 | 傾角(°)推薦(范圍) | 振動次數(RPM) | 雙振幅 | 功率(kW) | 處理能力(t/h) | 篩孔尺寸 |
| S5X1230-2 | 1200×3000 | 2 | 18(18-25) | 800-900 | 7-12 | 11 | 25-200 | 2-70 |
| S5X1545-2 | 1500×4500 | 2 | 18(18-25) | 800-900 | 7-12 | 11 | 45-380 | 2-70 |
| S5X1545-3 | 1500×4500 | 3 | 18(18-25) | 800-900 | 7-12 | 15 | 45-380 | 2-70 |
| S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800-900 | 7-12 | 15 | 60-450 | 2-70 |
| S5X1845-3 | 1800×4500 | 3 | 18(18-25) | 800-900 | 7-12 | 22 | 60-450 | 2-70 |
| S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800-900 | 7-10 | 15 | 75-600 | 2-70 |
| S5X1860-3 | 1800×6000 | 3 | 18(18-25) | 800-900 | 7-12 | 30 | 75-600 | 2-70 |
| S5X1860-4 | 1800×6000 | 4 | 18(18-25) | 800-900 | 7-12 | 37 | 75-600 | 2-70 |
| S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800-900 | 7-12 | 22 | 85-700 | 2-70 |
| S5X2160-3 | 2100×6000 | 3 | 18(18-25) | 800-900 | 7-12 | 30 | 85-700 | 2-70 |
| S5X2160-4 | 2100×6000 | 4 | 18(18-25) | 800-900 | 7-11 | 37 | 85-700 | 2-70 |
| S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800-900 | 7-12 | 22 | 100-800 | 2-70 |
| S5X2460-3 | 2400×6000 | 3 | 18(18-25) | 800-900 | 7-11 | 30 | 100-800 | 2-70 |
| S5X2460-4 | 2400×6000 | 4 | 18(18-25) | 800-900 | 7-10 | 37 | 100-800 | 2-70 |
| S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800-900 | 7-12 | 30 | 120-900 | 2-70 |
| S5X2760-3 | 2700×6000 | 3 | 18(18-25) | 800-900 | 7-11 | 37 | 120-900 | 2-70 |
\*備注*\：
1.堆比重按照1.6t/m3，進料口寬度尺寸≥600mm為大型，300-600mm為中型。
2.產品的型號參數在不斷地升級更新中，請?jiān)敿?xì)咨詢 》》》188-2113-0009
