| 攪拌機類型 | 多功能攪拌機 |
|---|---|
| 攪拌方式 | 強制式攪拌 |
| 作業方式 | 連續作業式 |
| 攪拌鼓形狀 | 雙錐型 |
| 電機功率 | 2.2（Kw） |
| 轉速范圍 | 33（r/min） |
| 料桶容量 | 0.2（L） |
| 動力類型 | 電動 |
| 工作方式 | 擴散混合機 |
| 適用物料 | 干粉 |
| 應用領域 | 醫藥 |
| 物料類型 | 固體顆粒 |
| 布局形式 | 臥式 |
| 每次處理量范圍 | 出料300-500L（L） |
| 裝置方式 | 固定式 |
| 料筒運動方式 | 臥式 |
| 品牌 | 祥達 |
| 型號 | SHJ-200 |
產品簡介：
雙螺旋錐形混合機廣泛用于化工、冶金、食品、制藥、化肥、涂料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業的固體與“固體"(即粉體與粉體)，液體與液體、粉體與液體的組合。該機對混合物料適應性廣。 詳細介紹
一、適用范圍
雙螺旋錐形混合機廣泛用于化工、冶金、食品、制藥、化肥、涂料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業的固體與“固體”(即粉體與粉體)，液體與液體、粉體與液體的組合。該機對混合物料適應性廣。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗料、細料和超細粒，纖維或片狀的混合也有良好的適應性。
二、工作原理
混合機筒內的兩只非對稱螺旋的快速自轉將物料向上提升，形成兩股非對稱沿筒壁自下向上的螺柱形物料流，轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到合圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補兗了底部的空穴，從而形成對流循環。由于上述運動的復合，物料在短時間內獲得了均勻混合，混合精度較高。
三、結構特點

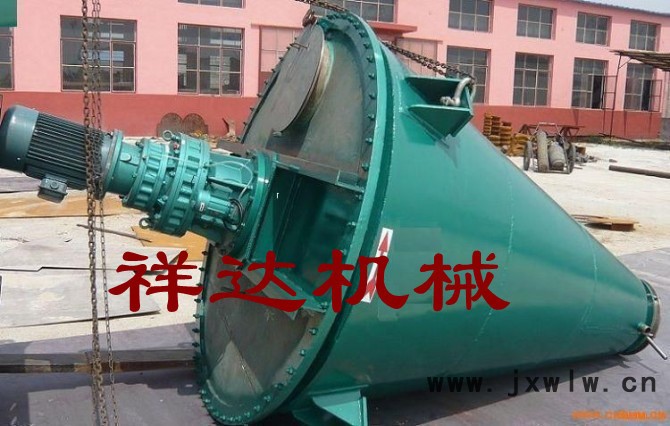

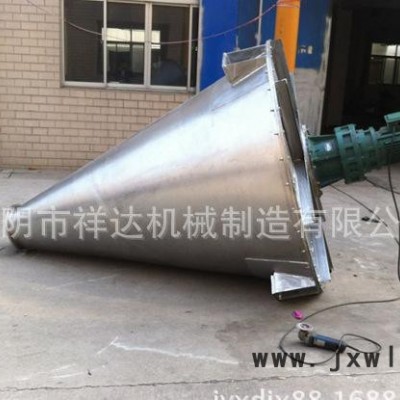

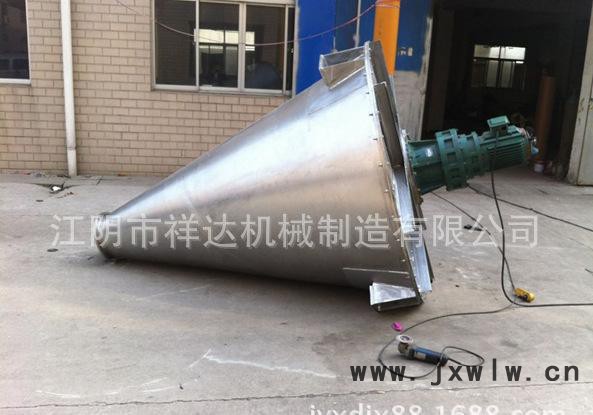

雙螺旋錐形混合機，它由噴液霧化裝置、傳動部分、筒蓋、螺旋、筒體、出料閥等組成。
1． 噴液霧化裝置：噴液霧化裝置由旋轉接頭和噴液部件組成，噴液部件用法蘭固定分配箱下端蓋上,旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。
2． 傳動部分：由自轉電機和公轉電機的運動，通過蝸輪蝸桿、齒輪調整到合理的速度，然后傳遞給螺旋實現自、公轉兩種運動。
3． 筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺旋固定筒蓋上，筒蓋上設有供料口、觀察口、清洗口、維修孔。
4． 螺旋部分：筒體內兩只非對稱排列的螺旋作自、公轉行星運動時，在較大范圍翻動物料，使物料快速達到均勻混合。

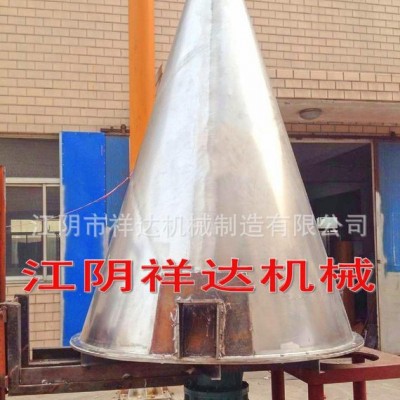

5． 筒體部分：筒體為錐形結構，作乘物料用，使出料迅速、干凈、無積料，無出料死角。
6． 出料閥：出料閥安裝在筒體底部，用于控制物料及放料，該出料閥可分手動、氣動、電動三種結構形式，可根據用戶需要加裝液體出料閥(漿液閥)。
技術參數：
| 型號 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 6000 | 10000 |
| 總?cè)莘e (m3) | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 6 | 10 |
| 生產量 (t/h) | 0.2 | 0.3 | 0.5- | 2 | 2 | 2.5 | 4 | 7 | 12 |
| 自轉轉速(r/min) | 143 | 143 | 143 | 57 | 57 | 57 | 57 | 53 | 53 |
| 公轉轉速(r/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1.6 | 1.3 |
| 電機功率 (kw) | 3 | 3 | 3.5 | 5.2 | 5.2 | 7 | 8.7 | 18 | 29.5 |
| 混合時間 (min) | 6~10 | 6~10 | 6~15 | 8~18 | 8~20 | 10~25 | 10~25 | 10~27 | 10~30 |
| 外型尺寸 (長×寬×高) | 890 | 940 | 1142 | 1610 | 1636 | 1970 | 2210 | 3050 | 3050 |
